Назначение
ADCA Клапаны перепускные. Перепускной клапан прямого действия предназначен для использования на сжатом воздухе, воде и других газах и жидкостях, совместимых с материалами конструкции. Используются для поддержания давления в системах с малым расходом среды. Резьбовое или фланцевое присоединение.

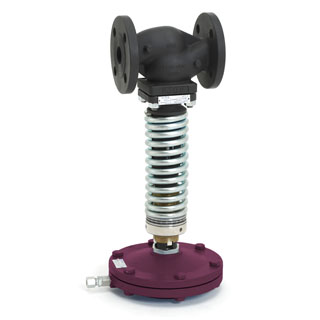

ADCA PS45 Клапан перепускной. Технические характеристики
ADCA PS47 и PS47I Клапан перепускной. Технические характеристики
ADCA PS7 Клапан перепускной мембранный. Технические характеристики
ADCA PS15SS Клапан перепускной поршневой. Технические характеристики
ADCA PS31SS Клапан перепускной поршневой. Технические характеристики
ADCA P-160 Клапан перепускной для стерильных сред. Технические характеристики
ОПИСАНИЕ

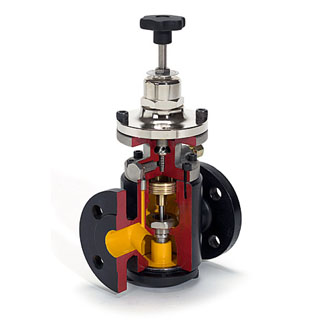

ADCA PS45 односедельный перепускной клапан прямого действия с сильфонным уплотнением. Применим для поддержания давления воды, водяного пара, сжатого воздуха и других инертных жидкостей и газов. Используется в инженерных и технологических системах предприятий для поддержания постоянного давления на входе.
ПРИНЦИП ДЕЙСТВИЯ
Поддержание давления достигается дросселированием потока в седле клапана. Сигнал входного давления через импульсную трубку воздействует на мембрану или поршень, открывая клапан. Заданное значение давления на входе определяется степенью затяжки пружины.
ОСНОВНЫЕ СВОЙСТВА
В конструкции применен специально разработанный долговечный сильфон для исключения протечек по штоку и уменьшение трения при перемещении штока. Надежная конструкция. Заменяемый привод (мембрана).
| ОПЦИИ: |
Мягкое седло |
| РАБОЧАЯ СРЕДА: |
Водяной пар, вода, сжатый воздух и др. неагрессивные жидкости и газы. |
| ИСПОЛНЕНИЯ: |
PS45G и PS45GT или N – PN16 углеродистая сталь PS45S и PS45ST или N – PN40 углеродистая сталь PS45I и PS45IT или N – нержавеющая сталь (Все рабочие детали из цветных металлов или нержавеющей стали.). Индекс T: мягкое седло тефлон Индекс N: мягкое седло нитрил |
| ТИПОРАЗМЕРЫ: | DN 15 – DN 100 |
| ПРИСОЕДИНЕНИЕ: |
PS45G фланцевый PN16 по EN 1092–2 PS45S или PS45I фланцевый PN40 по EN 1092–1 |
| УСТАНОВКА: |
На горизонтальном трубопроводе. Перед клапаном обязательна установка фильтра, сепаратора и конденсатоотводчика. |
|
Клапан |
Привод | |||||
| DN | A | B | масса, кг | ТИП | С | масса, кг |
| 15 | 130 | 440 | 12,7 | А1 | 172 | 4,3 |
| 20 | 150 | 440 | 12,7 | А11 | 172 | 4,3 |
| 25 | 160 | 440 | 13,7 | А2 | 220 | 7,3 |
| 32 | 180 | 445 | 15,7 | А21 | 220 | 7,3 |
| 40 | 200 | 445 | 17,7 | А3 | 282 | 11,3 |
| 50 | 230 | 540 | 25,7 | А4 | 340 | 16,3 |
| 65 | 290 | 540 | 29,7 | |||
| 80 | 310 | 610 | 36,7 | |||
| 100 | 350 | 650 | 56,7 | |||
ОПИСАНИЕ
ADCA PS47 перепускной клапан с пилотным управлением предназначен для работы на таких рабочих средах, как пар, сжатый воздух, азот и другие газы, совместимые с конструкцией и могут быть использованы во всех отраслях промышленности. Клапаны поддержания давления особенно рекомендуется использовать в тех системах с небольшим расходом. Соединения фланцевые или резьбовые.
ОСНОВНЫЕ СВОЙСТВА
Надежная конструкция из углеродистой или нержавеющей стали подходит для тяжелых условий эксплуатации. Поршневое управление штоком клапана. Закаленный плунжер
| ОПЦИИ: |
Мягкое уплотнение плунжера для газов и пара. Специальная конструкция на низкое давление. Дренажный штуцер в нижней крышке. Плунжер и седло с наплавкой стеллитом. |
| ПРИМЕНЕНИЕ: | Насыщенный пар, сжатый воздух и другие газы. |
| ПРИСОЕДИНЕНИЕ: |
Фланцевое EN1092–1 PN40 или ANSI,Резьба BSP, NPT, SW. Перед клапаном обязательно должны быть установлены фильтр, сепаратор пара и конденсатоотводчик. |
| ДАННЫЕ ДЛЯ ЗАКАЗА: | Тип среды. Макс.рабочая температура. Входное и выходное давление. Расход (максимальный и минимальный). |
| ПОДБОР |
Типоразмер клапана никогда не подбирается по диаметру трубопровода, на котором он устанавливается – он выбирается по расходу и среде. См. таблицу расчета клапана или обратитесь к поставщику. |
| МИН, РАБОЧАЯ ТЕМПЕРАТУРА |
-10 °C |
| МАКС, ВХОДНОЕ ДАВЛЕНИЕ | 25 бар (пар), 31 бар (воздух) |
| МИН. ВХОДНОЕ ДАВЛЕНИЕ | 0,35 бар* |
ОПИСАНИЕ
Серия PS 7 – прямого действия, мембранный с пружинным задатчиком, перепускной клапан, предназначен для использования на паре и сжатом воздухе и других газах, совместимых с материалами конструкции. Используются для перепускных станций с очень маленькими расходами. Также их рекомендуется использовать в качестве пилотных управляющих клапанов в комбинации с другими редукционными клапанами.
УПРАВЛЕНИЕ
Клапан может управляться вручную или с помощью пневматических приводов. Управление клапана зависит от рекомендаций производителя котла(например, один раз в день в течение пяти секунд).
|
Коэффициент расхода |
||
|
Расход клапана |
1/4" | 3/8" |
| Kvs (м3/ч) | 1,6 | 1,7 |
|
ОПЦИИ: |
Выход 1/4” для подключения манометра на корпусе. Настройка давления на клапане. Корпус из нержавеющей стали. Возможность подвода сжатого воздуха для дистанционного управления. |
|
ПРИМЕНЕНИЕ: |
Пар, сжатый воздух и другие газы, совместимые с материалами конструкции. |
|
ИСПОЛНЕНИЯ: |
PS 7S – Углеродистая сталь |
|
ТИПОРАЗМЕРЫ: |
DN 1/4”,3/8” |
|
ПРИСОЕДИНЕНИЕ |
Внутр. резьба ISO7/1Rp(BS 21). |
|
УСТАНОВКА |
Горизонтальная установка. Обязательная установка фильтра до клапана. |
|
ТРЕБОВАНИЯ К ЗАКАЗУ |
Тип среды. Максимальная рабочая температура. Давление на входе и на выходе. Расход (максимум и минимум). |
|
Модель |
PS7 |
| Условное давление | PN 40 |
| Мадкс. давление на входе | 17 бар |
| Мин. давление на входе | 0,35 бар |
| Макс. рабочая температура | 300 °C |

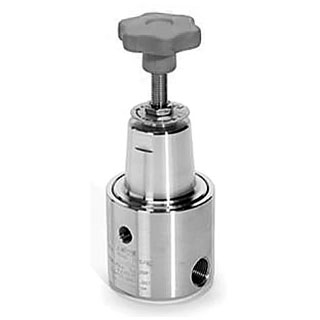

ОПИСАНИЕ
Серия PS15 – прямого действия, мембранный с пружинным задатчиком перепускной клапан, предназначен для использования на сжатом воздухе и других газах, совместимых с материалами конструкции. Используются для поддержания давления в системах с малым расходом среды. Резьбовое или фланцевое присоединение.
ОСНОВНЫЕ СВОЙСТВА
Компактный дизайн. Детали из пруткового материала.
| Коэффициент расхода | |||
| Расход клапана | 8 | 10 | 15 |
| Kvs (м3/ч) | 1,15 | 1,15 | 1,35 |
| ОПЦИИ: |
Уплотнение металл по металлу или мягкое. Выход 1/4" для подключения манометра на корпусе. Прямое или угловое подключение. |
| ПРИМЕНЕНИЕ: | Сжатый воздух и другие газы, совместимые с материалами конструкции. |
| ИСПОЛНЕНИЯ: |
PS15SS – Нержавеющая сталь |
| ТИПОРАЗМЕРЫ: |
DN 1/4", 3/8", 1/2" DN15 |
| ПРИСОЕДИНЕНИЕ | Внутр. резьба ISO7/1Rp(BS 21) . Фланцы EN 1092–1 PN16–40. |
| УСТАНОВКА | Горизонтальная установка. Обязательная установка фильтра до клапана. |
| ТРЕБОВАНИЯ К ЗАКАЗУ | Тип среды. Максимальная рабочая температура. Давление на входе и на выходе. Расход (максимум и минимум). |
|
Модель |
PS15SS |
| Условное давление | PN 63 |
| Мадкс. давление на входе | 15 бар |
| Мин. давление на входе | 0,2 бар |
| Макс. рабочая температура | 80 °C |
ОПИСАНИЕ
Серия PS31 – прямого действия, поршневой с пружинным задатчиком перепускной клапан, предназначен для использования на сжатом воздухе, воде и других газах и жидкостях, совместимых с материалами конструкции. Используются для поддержания давления в системах с малым расходом среды. Резьбовое или фланцевое присоединение.
ОСНОВНЫЕ СВОЙСТВА
Компактный дизайн. Детали из обработанного пруткового материала и прецизионного литья
| Коэффициент расхода | ||||||
| Расход клапана | 15 | 20 | 25 | 32 | 40 | 50 |
| Kvs (м3/ч) | 3 | 3,5 | 7,5 | 8,2 | 14,4 | 15,4 |
| ОПЦИИ: |
Различные мягкие уплотнения для воды и газов. Встроенный фильтр. Выход 1/4" для подключения манометра на корпусе. Настройка давления на клапане. |
| ПРИМЕНЕНИЕ: | Сжатый воздух, вода и другие газы и жидкости, совместимые с материалами конструкции. |
| ИСПОЛНЕНИЯ: |
PS31SS – Нержавеющая сталь |
| ТИПОРАЗМЕРЫ: |
DN 1/2", 3/4",1",11/4",11/2",2" DN15, DN20, DN25, DN32, DN40, DN50 |
| ПРИСОЕДИНЕНИЕ | Внутр. резьба ISO7/1Rp(BS 21) . Фланцы EN 1092–1 PN40–63. |
| УСТАНОВКА | Горизонтальная установка. Обязательная установка фильтра до клапана. |
| ТРЕБОВАНИЯ К ЗАКАЗУ | Тип среды. Максимальная рабочая температура. Давление на входе и на выходе. Расход (максимум и минимум). |
ОПИСАНИЕ

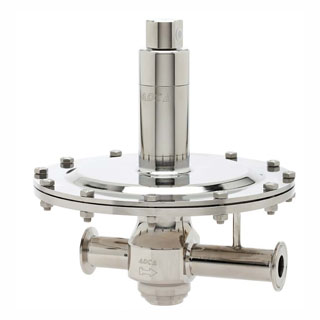

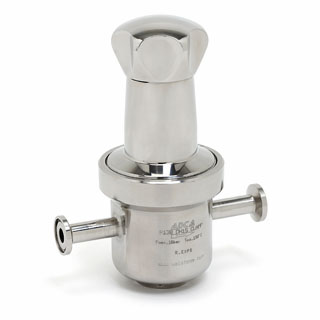

ADCA P-160 редукционный клапан/регулятор давления после себя прямого действия, мембранный разработан для использования в системах стерильного пара. Также может использоваться для воды , сжатого воздуха и других газов и жидкостей в соответствии с используемыми материалами конструкции клапана.
ОСНОВНЫЕ СВОЙСТВА
Компактная конструкция. Все элементы стандартной версии клапана изготовлены из пруткового материала, без использования отливок. Невыдвижной шток (рукоятка)клапана
СТАНДАРТНАЯ ПОЛИРОВКА ПОВЕРХНОСТЕНЙ
Внутренние элементы контактирующие с рабочей средой: 0,5 микрон Ra Внешние элементы: Корпус и крышка–качественная мехобработка(механическая или электро полировка по запросу).
|
ОПЦИИ: |
Сливная линия присоединения 1/8" (вент. отверстие). Различные уплотнения для газов и жидкостей. |
|
ПРИМЕНЕНИЕ: |
Стерильный пар, сжатый воздух, вода и другие газы и жидкости в зависимости от исполнения клапана. |
|
ИСПОЛНЕНИЯ: |
P-160 |
|
ТИПОРАЗМЕРЫ: |
DN 3/4”, 1”, 11/2”, 2” ; DN 20, 25, 40, 50 |
|
ПРУЖИНЫ (диапазон вых. давления): |
0,8 – 1,5 bar; 1 – 3 bar; 1,5 – 5 bar. |
|
ПРИСОЕДИНЕНИЕ: |
Tri-clamp или другие по запросу |
|
УСТАНОВКА: |
Горизонтальная установка. Вход снизу, выход по горизонтали угловое присоединение. |
|
ТРЕБОВАНИЯ К ЗАКАЗУ: |
Тип среды. Максимальная рабочая температура. Давление на входе и требуемое на выходе. Расход (минимальный и максимальный). |
|
ТИП |
P-160 |
| Условное давление | PN 16 |
| Максимальное давление на входе | 8 бар |
| Минимальное давление на выходе | 0,8 бар |
| Максимальная рабочая температура | 150 °C |
